工作臺和熔膠系統為一體式
注膠系統各部件採用模組化設計
自診功能和各種故障報警
注膠壓力大小可由壓力調節閥調整
可選配多段注膠壓力控制器，注膠壓力控制更精確
三段控溫，膠缸、膠管和膠槍均可獨立控制
定時加熱、超溫報警和自動停止加熱等保護功能
工作保護採用雙手操作按鈕、光柵
標準化模架設計
可選配自動加料系統、膠料乾燥機，提升工作效率
運用範圍
頂式低壓注膠機系列，對左右平行連續式線材出線模具設計更合理可靠，適用於各式低壓熱熔膠成型樹脂對產品注膠包封。制程壓力低（0-6Mpa），不會損傷零部件，無化學反應，成形快速，冷卻即成型，成型後產品具有絕緣與防水等性能。
廣泛應用於：電池、感測器、線圈、線束、連接器、PCBA等精密敏感電子元器件的封裝與保護。
產品規格
設備尺寸 ( 寬度 , 深度 , 高度 ) / 重量 | 1010 mm x 935 mm x 1660mm / 350 kg |
工作臺面離地高度 | 920 mm |
包裝尺寸/ 重量 | 1100 mm x 1030 mm x1800 mm / 400 kg |
熔膠系統 | 5升熔膠缸 x 1 |
自動加料系統 | 選配 |
最大注膠量 | 5.8 g / RPM |

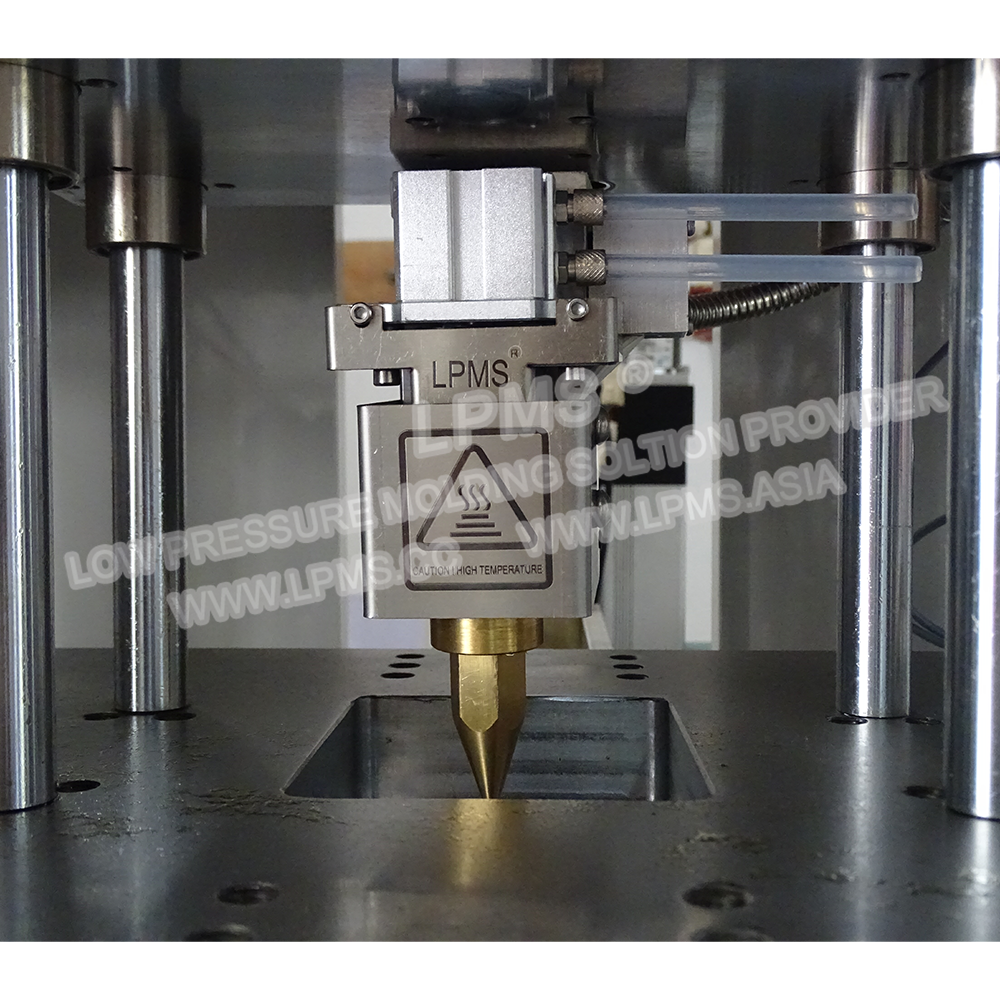

注膠槍型號與角度 | LPMS-G08 x 1 / 36.4° |
注膠管 | 1.6米 x 1 |
輸入電壓 | 單相 200-240 VAC / 50 Hz |
溫控分區 | 3 |
溫度範圍 | 室溫至250℃ |
最大功率 | 4.5 Kw |
馬達功率 | 120 W |
最低工作氣壓 | 0.5 MPa |
用氣量 | 0.1 m3 / min |
合模方式 | 氣缸 |
合模力 | 最大1.2噸 |
合模行程 | 150 mm |
脫模方式 | 氣缸 |
脫模力 | 2515 N |
脫模行程 | 25 mm |
控制系統 | 7 ”人機介面，PLC 控制 |
安全保護 | 雙手操作按鈕、光柵 |
標準模具尺寸 | 230 mm x120 mm x150 mm / 25 kg |
模具最大尺寸 | 300 mm x 200 mm x 150 mm |

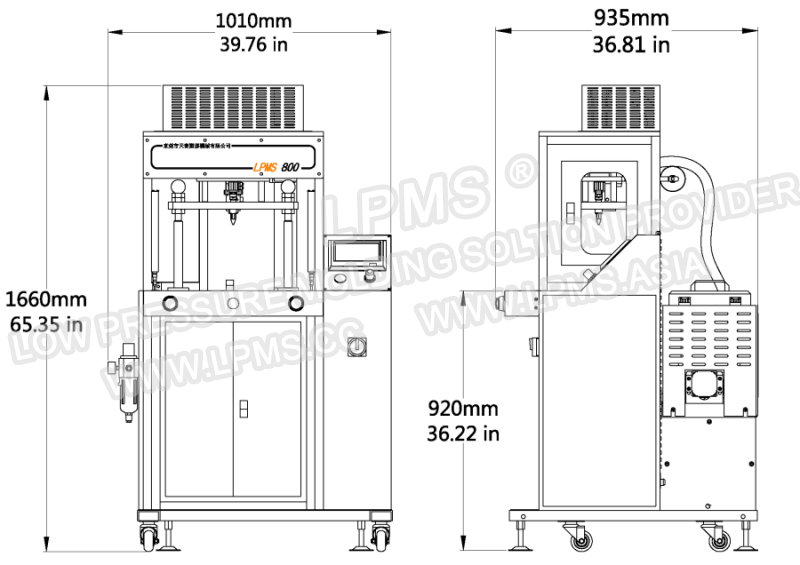

低壓注膠機機外形尺寸

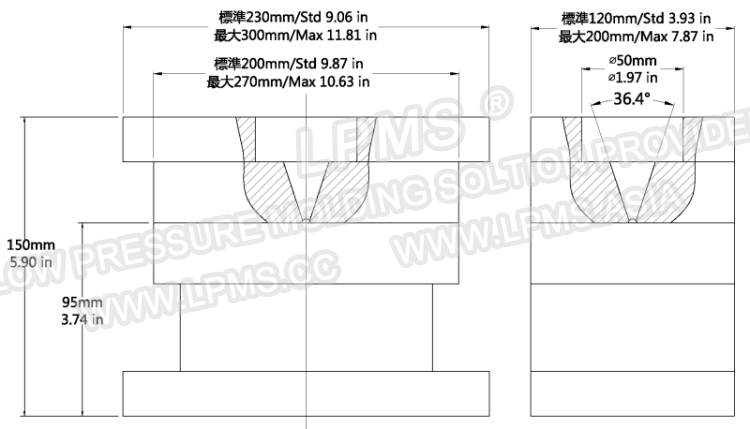

低壓注塑模具外形尺寸
