環形軌道式自動低壓注塑

LPMS —SFP08

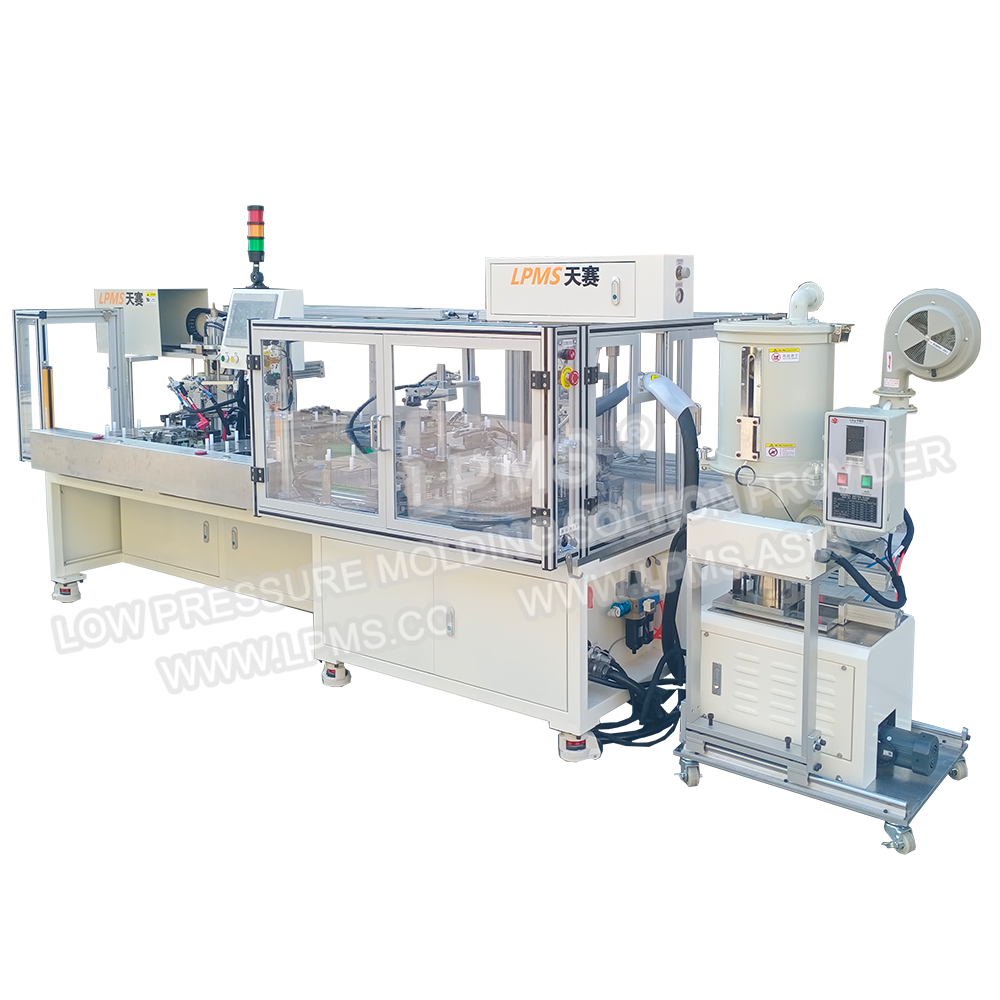

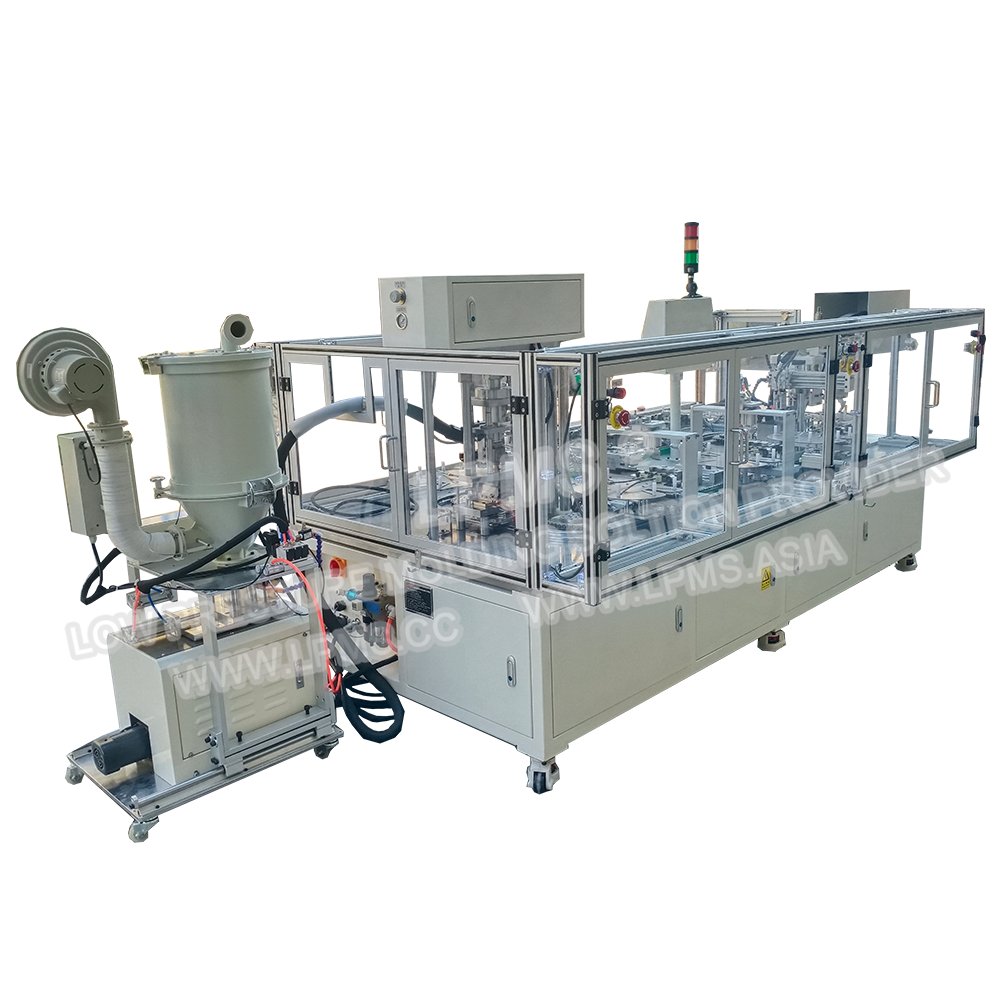

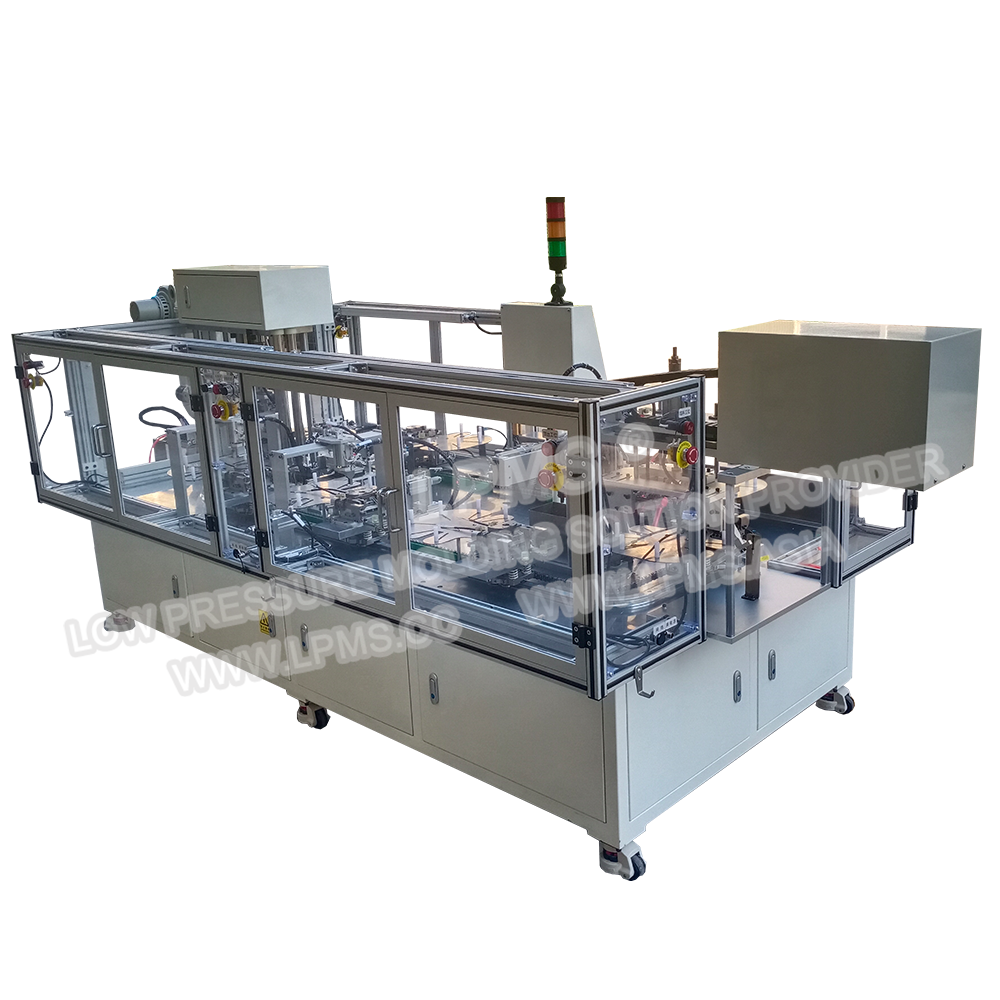

環形軌道式自動低壓注塑

l 該環形軌道式自動低壓注塑機，環形軌道上均布8個工位(工位數量可根據產品工序增加或減少），2個工位放線擺線，其他工位自動工作(CCD檢測、合上模，低壓注膠，開線夾，開上模，頂出取水口，取成品).

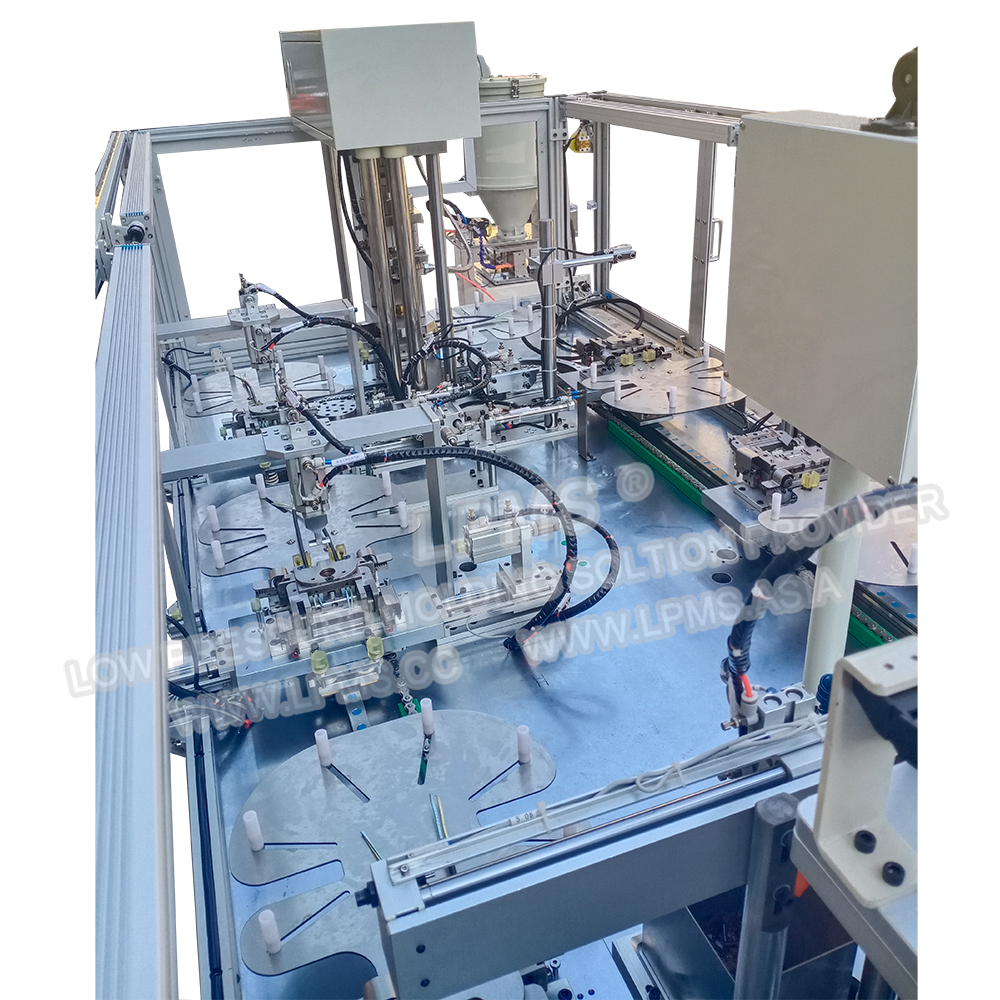

l 環形軌道各工位間采用不銹鋼鏈條連接，承載力大，結實耐用的。多工位精定位，定位精度高。載具板采用浮動式設計，承壓力大。

l 灌膠模具自動回流到放線工位，除放產品工位人工放產品外（可根據產品設計為自動放產品），設備其他工位進行自動動作時放線工位要擺放產品, 節省時間。

l 速熔式膠缸，以6208熱熔膠為例，加熱200℃，18分鐘可作業。

l 多段控溫, 膠缸、膠管、熱流道、熱嘴均可獨立控制。

l 定時加熱、超溫報警和自動停止加熱功能。

l 產量記錄: 配套10 寸觸摸屏，過去30 天生產記錄可查詢，報警顯示故障內容及處理方式, 當日24 小時生產記錄可查詢。

l 具備以太網的通訊方式，如有需要可以將設備的運行狀況遠程存儲在服務器上。

l 切換不同線號的產品時，只更換模具線夾，實現快速更換。

標簽: 環形軌道式自動低壓注塑機 軌道式自動低壓注塑機

運用范圍

環形軌道式自動低壓注塑, 整機8個工位，對應8套模具，8套模具由環形軌道帶動類似于圓周運動來完成各工序的自動化生產,設備自動化程序高，生產效率高.

適用于各式低壓熱熔膠成型樹脂對產品注膠包封。不會損傷零部件，無化學反應，自動合模，成型快速，冷卻即成型，成品取出，成型后產品具有絕緣與防水等性能。廣泛應用于：高速傳輸線圈、線束、精密敏感電子元器件的封裝與保護。

產品規格

設備尺寸 ( 寬度 , 深度 , 高度 )	3180 mm x 14900 mm x 1400mm
熔膠系統與數量 ¹	MOD-07-SFP08-DSAF
自動加料系統	選配
注膠槍型號與角度	LPMS-G08 x 1 / 36.4°
注膠管編號 ²	LPMS-H22J
注膠壓力	0.2~4Mpa
最大注膠量	5.8 g / RPM
溫控分區	3 /膠缸、膠管、膠槍
溫度范圍	室溫至250℃
溫度控制	±5℃
額定電壓	AC380V~390V 50HZ/60Hz
最大功率	7.0KW
馬達功率	1.5KW
輸入氣壓	0.4~0.8Mpa（進氣管?12*3000mm）
用氣量3	0.1m³ / min
合模方式	氣缸
合模力	最大1.2噸
合模行程	50 mm
脫模方式	氣缸
脫模力	2515 N
控制系統	可程序設計控制器
人機界面	10英和7英寸HMI
安全保護	光柵 +保護罩
生產效率	225次/小時（視操作人員熟練程度，產品注膠量而定）
